Ubicación
Av. Universidad 1321, Florida, Álvaro Obregón, 01030 Ciudad de México, CDMX
Tipo de obra
Remodelación y obra civil en área de estancia corta de hospital. No se afectó la estructura del edificio
Datos del proyecto
La unidad requiere de una remodelación y trabajos de obra civil en área de estancia corta en hospital. Se realizó varios para una nueva imagen del área y un mejor funcionamiento de ésta.
Características principales
Cuarto del área de estancias cortas del Hospital Adolfo Lopez Mateos requiere de un cambio estructural y obra civil en donde se reestructure el cuarto. Para este cambio se requiere un nuevo sistema eléctrico, instalación de muros, plafones, nuevos acabados, cancelería, nuevo mobiliario e instalación de gas
Procedimiento de remodelación
PRELIMINARES
Plafon
-
Retiro de elementos existentes sobre plafón, como son rieles porta sueros, rieles de cortinas, lámparas, difusores de aire, etc.
-

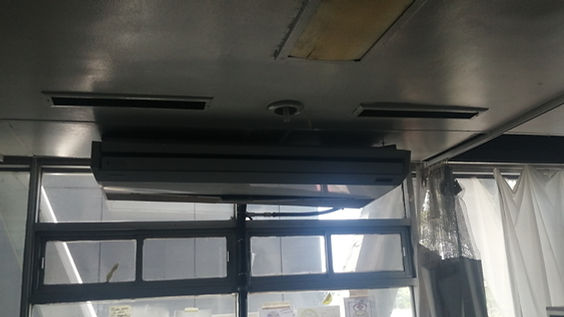

Retiro y desmontaje de equipo de aire acondicionado existente.
-
Desmantelamiento de plafón.
-
Desmantelamiento y retiro de elementos dentro del plafón como son: Equipos de aire acondicionado, ductos, tuberías eléctricas, cableado eléctrico existente, etc.
Muros
-

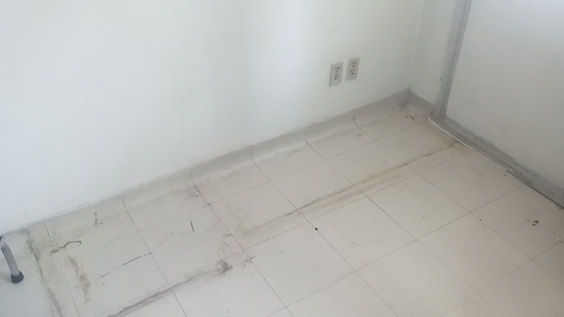

Retiro de elementos existentes en muros como son: salidas de oxígeno, contactos, canaletas, cableado.
-
Retiro de instalaciones dentro de muros: gases medicinales, tuberías, etc.
-
Realización de ranurado sobre muros para la instalación de nuevas instalaciones.
Procedimiento de remodelación
PRELIMINARES
Plafon
-
Retiro de elementos existentes sobre plafón, como son rieles porta sueros, rieles de cortinas, lámparas, difusores de aire, etc.
-
Retiro y desmontaje de equipo de aire acondicionado existente.
-
Desmantelamiento de plafón.
-
Desmantelamiento y retiro de elementos dentro del plafón como son: Equipos de aire acondicionado, ductos, tuberías eléctricas, cableado eléctrico existente, etc.
Muros
-
Retiro de elementos existentes en muros como son: salidas de oxígeno, contactos, canaletas, cableado.
-
Retiro de instalaciones dentro de muros: gases medicinales, tuberías, etc.
-
Realización de ranurado sobre muros para la instalación de nuevas instalaciones.
Procedimiento de remodelación
ACABADOS
Plafon
-
Fabricación e instalación de paflón a base de Tablaroca con soporteria metálica.
-
Elaboración de huecos para la instalación de lámparas, salidas de aire, registros, etc.
-
Elaboración de registros fabricados con Tee color blanco, para la instalación de lámparas, salidas de aire, etc.
-
Aplicación de pintura vinílica color blanco
Muros
-
Aplicación de resanes en ranuras realizadas.
-
Afinado y emboquillado de acceso a Corta estancia
-
Afinado y resanes en muros completos
-
Fabricación e instalación de lambrin a base de Tablaroca en parte inferior de cancel existente en área de ventanas.
-
Aplicación de pintura vinílica color blanco.
Procedimiento de remodelación
SISTEMA ELÉCTRICO
-
Instalación de interruptores para tableros generales I-LINE
-
Suministro e instalación de tableros aislados (un tablero por cama) total 1 tablero el cual será empotrado en el muro.
-
Suministro e instalación de interruptores derivados para tablero de servicios generales como son contactos usos generales, iluminación, aire acondicionado.
-
Suministro e instalación de canalización y cableado para tableros aislados desde tablero general ubicado sobre pasillo de piso 3.
-
Suministro e instalación de canalización y cableado nuevo para lámparas
-
Suministro e instalación de canalización y cableado nuevo para contactos generales
-
Suministro e instalación de canalización y cableado para equipos de aire acondicionado.
-
Suministro e instalación de canalización y cableado para contactos en consolas conectados a un tablero aislado con cable indicado por la norma eléctrica.
-
Instalación de luminarias sobre plafón, 1 lámpara de 1.20 mts x .30 cm sobre cada cama. 1 cama
-
Suministro de apagador para cancel con tapa, cableado para apagadores a base de cable de cobre con aislamiento para 600 v. tipo THW, cal 12, vinanel 2000 a salida para luminaria, considerando cocas, puntas de conexión, desperdicios, viakón-conductores monterrey, con un desarrollo máximo de 5 mts
Procedimiento de remodelación
SISTEMA ELÉCTRICO
11.-Suministro e instalación de salida para contacto a TAB. emergencia a 127 volts con contacto y tapa dúplex polarizado marca Bticino, color blanco 125v-15 amp. con tubería tipo Conduit marca omega pared delgada de 3/4" de diámetro y de 2 a 4 cables calibre 10 y 1 a 2 cables calibre 12 THW marca Condumex, considerando el aterrizaje de la caja registro galvanizada al contacto con cable THW cal 12, hasta una distancia promedio de 6 mts desde el registro de la línea de alimentación principal
12.- Instalación de luminarias sobre plafón 4 lámparas de 60cm x 60cm.
13.- Colocación de contactos dúplex polarizados para uso general en área de encamados y sitios requeridos.
14.-Suministro de alimentador para lámparas de consolas a base de cable de cobre con aislamiento para 600 v. tipo THW, cal 12, vinanel 2000 a salida para luminaria
15.-Balance general de tablero e identificación del mismo
Procedimiento de remodelación
AIRE ACONDICIONADO
-
Instalación de equipo de expansión directa tipo HEAT-PUMP con evaporadora tipo fan and coil de 2 TR con su control instalado en muro.
-
Instalación de sistema de refrigeración a base de tuberías de cobre, así como aislamiento de las mismas
-

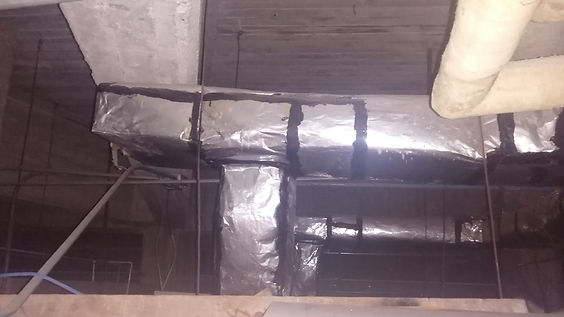

Instalación de ducteria de lámina galvanizada, así como aislamiento y soporteria requerida
-
Instalación de salidas de aire a base de difusores y ductos flexibles con compuertas circulares de ajuste para balanceo del aire
-
Instalación de rejillas de retorno con filtro y bisagra.
-
Fabricación e instalación de charolas de captación de posibles fugas de agua en fan & coil
-
Canalización y cableado para Instalación eléctrica del sistema.
-
Fabricación e instalación de bases y soporteria
-
Realización de pruebas.
-
Instalación de sistema de dren de condensados
Procedimiento de remodelación
GASES MEDICINALES
-
Suministro e instalación de tubo de cobre tipo "l" sin costura temple rígido marca nacobre o equivalente en calidad para línea de oxígeno, incluyendo codos, coples, y conexiones a tuberías existentes, materiales y mano de obra para la instalación completa con soldadura mediante el proceso de oxiacetileno con soldadura de según norma nfpa-99, inyección de nitrógeno para camareo al aplicar soldadura, prueba de hermeticidad en líneas, por el medio de caída de presión y burbujeo para garantizar la hermeticidad del sistema. para uso hospitalario la soldadura deberá de ser bcup sin flux. (3 SALIDAS)
-
Suministro e instalación de toma mural mca arigmed para gases medicinales, aire y oxigeno incluye; costo de mano de obra y materiales requeridos, flete a obra, acarreo, caja para instalaciones oculta o aparente, salida mural (3 SALIDAS)
-
Suministro e instalación de caja de seccionamiento marca arigmed para dos gases, oxígeno y aire, con válvulas de 19 mm, blanca con pintura electrostática, puerta con marco de acrílico y cierre con imán.
-
Suministro e instalación de alarma electromecánica, marca arigmed para dos gases, oxígeno y aire, con presostatos para cada gas.
-
Ubicación de nuevas salidas de gases medicinales sobre cada cama.
-
Preparación de nuevas salidas
Procedimiento de remodelación
CANCELERIA
-

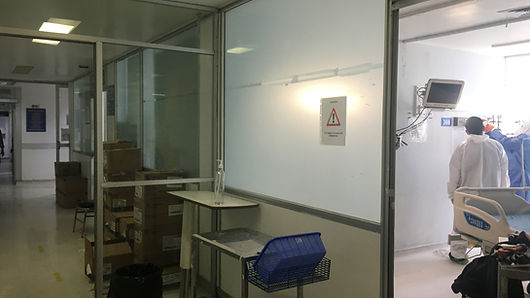

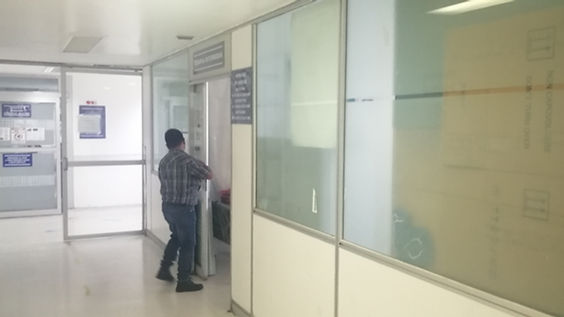

Fabricación e instalación de cancelería de aluminio fabricada con perfiles para fachada cuprum, acabado tono natural, con cristal claro de 6 mm de espesor, plástico en parte baja de cancel a una altura de 1 mts, modulado según plano respectivo, incluye película de seguridad incolora de 4 milésimas de pulgada, chaflán con sellador acrilástic, puerta de aluminio corrediza de 2” 1.30x2.15, con dos hojas corredizas, fabricada con perfiles cuprum, acabado tono natural, con cristal claro de 6 mm de espesor, plástico en parte baja de cancel a una altura de 1 mt, modulado según plano respectivo
-
Instalación de película esmerilada sobre cristales de cancel nuevo.
-
Instalación de película térmica sobre cristales de cancel de fachada existente.
-
Limpieza fina y habilitado de partes dañadas de cancel existente de fachada.
Procedimiento de remodelación

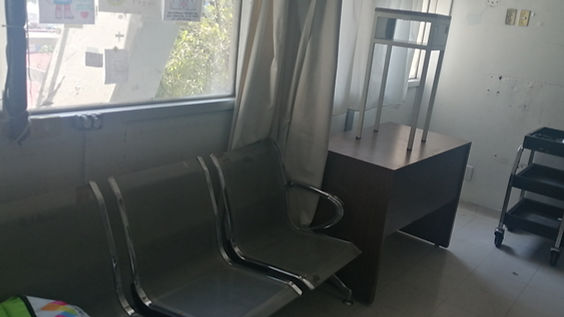

MOBILIARIO DE MADERA
-
Mesa de trabajo a base de madera de aglomerado forrada de melamina de 19 mm, color azul, de 1.20 de ancho, 0.60 de fondo y 0.75 de alto, con dos patas rectangulares y soporte posterior, incluye; materiales mdf de 40 mm, forro de melamina color gris
-
Suministro de mobiliario sillón reposet reclinable d577-br p/hemo azu 2ch, 4pos, sillón acojinado para procedimiento, sistema de trendelemburg, 4 ruedas de 5”, dos charolas laterales, acabado vinipiel al tacto, reclinable
Procedimiento de remodelación
EQUIPO Y ACCESORIOS
-
Suministro e instalación de cortinas antibacterial BGCM, color blanco fabricada en tela elaborada a base de 2 películas termoplásticas y tela básica intermedia de fibras sintéticas de elevada resistencia antibacteriana, retardante al fuego, auto odorizante, resistencia a las manchas, químicos, aceites y a desinfectantes de uso común, no requiere lavandería, confección con hilo preencojido, tarlatana, lisado, dobladillos, ojillos de acero para visillo de 2.45 X 2.50, 5 PZAS
-
Suministro e instalación de riel porta suero de 1.20m.
-
Suministro e instalación de esquinero de aluminio de 2” X 1/8 para protección de esquinas contra camillas. 2 PZAS
-
Suministro de silla secretarial con pistón hidráulico de ajuste de altura y reclinable. 1 PZA
-
Suministro e instalación de soportes para monitores en zona de corta estancia, de 0.18x8 a muro fijado con taquetes y pijas, soporte horizontal de 22 cm, y base superior para portar monitor de 22x22 cm (4 PZAS)
-
Suministro e instalación de bases y equipos arimed, para aire médico y oxigeno fijados a muro en zona de corta estancia, con placa indicativa, incluye: conexiones, movimientos de tubería, conectores, tubería, pruebas, nivelación,
-
Suministro e instalación de consola 3 vías arimez, medida de 4 mts. para 2 servicios, incluye: 1 toma para aire enchufe rápido puritan Bennet modelo aramed, 1 tomas para oxigeno enchufe rápido peritan Bennet modelo aramed, 1 contactos blancos eléctricos grado hospital
MEDIDAS DE SEGURIDAD
-
Todos los trabajos se realizarán delimitando las áreas a trabajar. Delimitando y señalando áreas de trabajo).
-
Se coordinará los trabajos con en el encargado de la unidad para no intervenir en la operación de las aéreas.
-
Todos los trabajadores contarán con equipo de protección adecuado.
Horarios de trabajo
Los trabajos se realizaron en un horario corrido en las siguientes horas:
-
9:00 A 17:00 Hrs
Tiempo de ejecución
Estos trabajos se realizan en 60 días en donde el último día solo fue para verificar si todo estaba funcionando correctamente y para tener el VoBo del cliente.
